氣動調節閥的正反作用的選擇
[ 2013-11-20 ]
執行器正反作用的選擇
詳細的執行器結構原理將會在后面的章節陳述，這里僅討論氣動調節閥的正反作用的選擇。

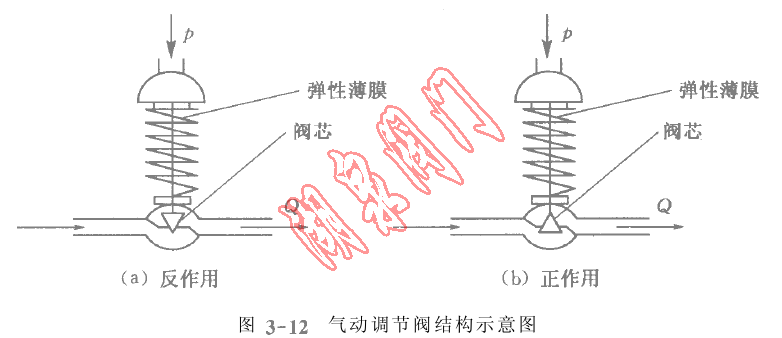

氣動調節閥的結構
圖3-12（a）是反作用調節閥，因?yàn)榭刂菩盘?hào)ρ增加，彈性薄膜向下移動，帶動閥桿使閥芯下移，閥門的開度減小，最終使流量減小，所以是反作用，這樣的閥門也叫做氣關閥。
氣開、氣關的選擇
選取的原則是，當控制信號的氣源發生故障而斷氣，閥門的閥芯都恢復到初始位置時，閥門的開閉狀態要有利于生產的安全或符合安全的要求。
如鍋爐進水閥門，當ρ斷氣時，閥門應在打開的位置，以保證鍋爐氣包不燒干。選氣關閥。
詳細的執行器結構原理將會在后面的章節陳述，這里僅討論氣動調節閥的正反作用的選擇。
氣動調節閥的結構
圖3-12（a）是反作用調節閥，因?yàn)榭刂菩盘?hào)ρ增加，彈性薄膜向下移動，帶動閥桿使閥芯下移，閥門的開度減小，最終使流量減小，所以是反作用，這樣的閥門也叫做氣關閥。
氣開、氣關的選擇
選取的原則是，當控制信號的氣源發生故障而斷氣，閥門的閥芯都恢復到初始位置時，閥門的開閉狀態要有利于生產的安全或符合安全的要求。
如鍋爐進水閥門，當ρ斷氣時，閥門應在打開的位置，以保證鍋爐氣包不燒干。選氣關閥。
